Печать чертежей комплектом: фальцовка по ГОСТу и сборка по томам

Печать чертежей комплектом: фальцовка по ГОСТу и сборка по томам.

На зелёном рабочем коврике лежит аккуратный свёрток из белой бумаги. Если смотреть издалека, это просто стопка листов. Но стоит подойти ближе, и становится видно: сверху на каждом сложенном листе выступает угловой штамп с таблицей, а под ним проступают тонкие линии чертежей. Это не набор распечаток, а проектная документация, подготовленная так, как её привыкли получать проектировщики и строители.

Сложить так, чтобы можно было работать

Большие листы чертежей неудобны: они не помещаются в папку, мнутся и теряют порядок. Поэтому проектную документацию принято складывать до формата А4 по правилам, закреплённым в ГОСТе. Складывают так, чтобы угловой штамп с названием и номером листа всегда оказывался сверху и справа, а сам чертёж можно было развернуть, не вынимая его из папки.

На первом кадре видно, как это выглядит. Лист сложен гармошкой, а затем уголком, и основная надпись остаётся на виду. Это мелочь, но именно из таких мелочей складывается работа с документацией: нужный лист находишь за секунду, а не перебираешь всю стопку.

Сборка по томам

На третьем фото лежит высокая стопка свёрнутых листов. Уже по срезам видно, что бумага ложится ровно, без перекосов, а края не растрёпаны. Такая стопка — это несколько частей проекта: чертежи разных разделов собираются по порядку и по томам, чтобы каждая группа листов лежала отдельно и ничего не терялось.

Дальше комплект можно оформить двумя способами: уложить в папку-скоросшиватель или скрепить пластиковой пружиной с обложкой. Первое удобно, когда документы будут дополняться, второе — когда нужен готовый переплетённый том, который не рассыпется на стройплощадке или в архиве.

Что в этой работе

• цветная и чёрно-белая печать на широком формате;
• тонкие линии и мелкие размеры, которые читаются без лупы;
• складывание листов до формата А4 с видимой основной надписью;
• сборка по порядку и по томам, при необходимости — папка или пружина с обложкой.

Печать чертежей без сюрпризов

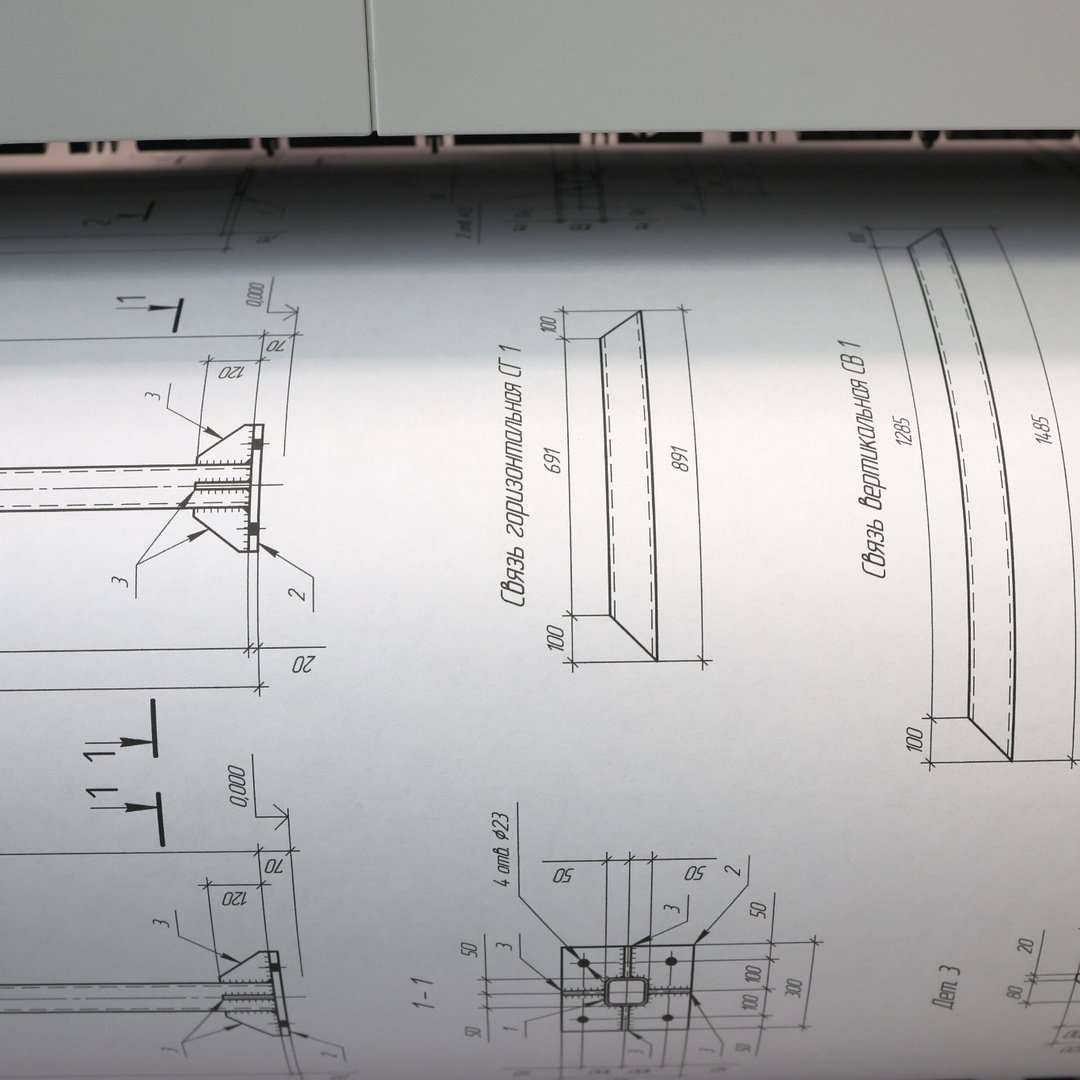

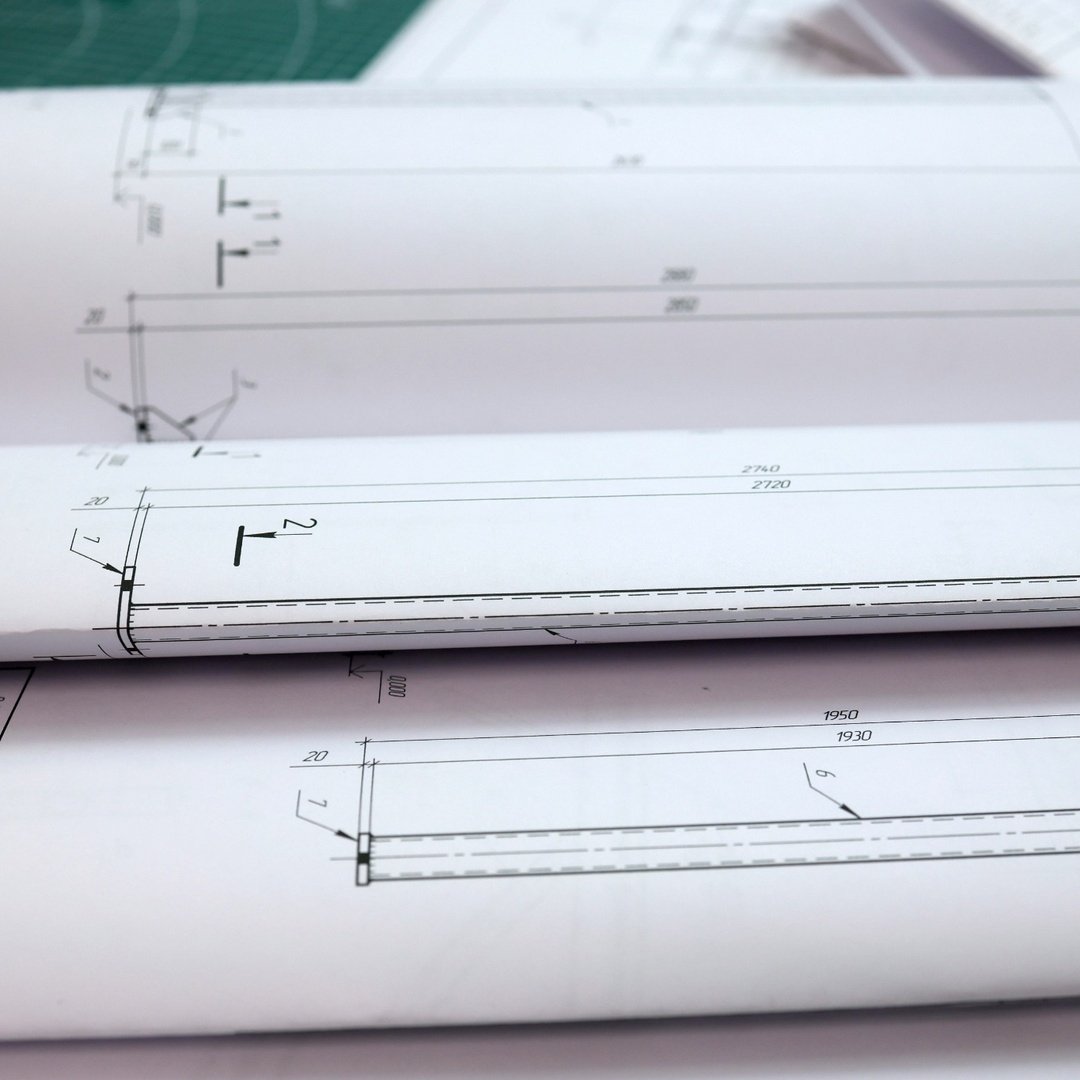

На втором и четвёртом снимках видны сами листы. Это инженерные чертежи: сечения, узлы, размерные линии, обозначения связей. На широком рулоне линии получаются тонкими и чёткими, цифры не расплываются, а стрелки размеров сходятся ровно в нужных точках. Для чертежа это важнее красоты: инженер должен безошибочно читать, какой размер указан на изделии.

Когда в проекте не один десяток листов, возникает ещё одна задача — выдержать одинаковый масштаб. Печать должна быть без «подгонки под страницу», то есть один к одному с исходным файлом. Мы настраиваем её так, чтобы размеры остались размерами, а не примерными пропорциями.

Когда печать чертежей — это не просто печать

Печать чертежей кажется простой задачей: открыл файл — отправил на плоттер. Но на практике почти всегда возникают вопросы. Какой масштаб выбрать, чтобы размерные линии остались точными? Как поступить с цветными линиями, которые на чёрно-белом листе сливаются? Нужна ли подрезка по полям, чтобы лист точно вошёл в папку? Все эти вопросы мы решаем до того, как рулон пойдёт в работу.

Результат виден уже на фотографиях: рулон выходит ровный, линии не размазаны, листы режутся по длине без заломов, а в конце вся документация собирается в понятный комплект.

Для кого такая работа

Комплекты подобного рода заказывают проектные бюро, строительные и монтажные организации, студенты и преподаватели архитектурных и технических вузов, застройщики, которым нужно показать документацию в нескольких экземплярах заказчику или в экспертизу. Каждому из них важно получить не просто «распечатано», а готовый набор, в котором легко ориентироваться сразу.

Рассчитать стоимость можно в калькуляторе на этой странице: загрузите файлы, выберите цвет печати, число экземпляров, нужна ли фальцовка и сборка, и система покажет итог. А заказать готовый комплект можно в типографии «Седьмой Легион» в Екатеринбурге.
